Vielen Dank, dass Sie sich für einen Glasfaseranschluss von der illwerke vkw AG entschieden haben. Wir möchten Ihnen den Hausinstallationsprozess so einfach und sicher wie möglich gestalten. Diese Anleitung führt Sie Schritt für Schritt durch das Verlegen des Glasfaser-Innenkabels und das Anbringen der Anschlussbox.

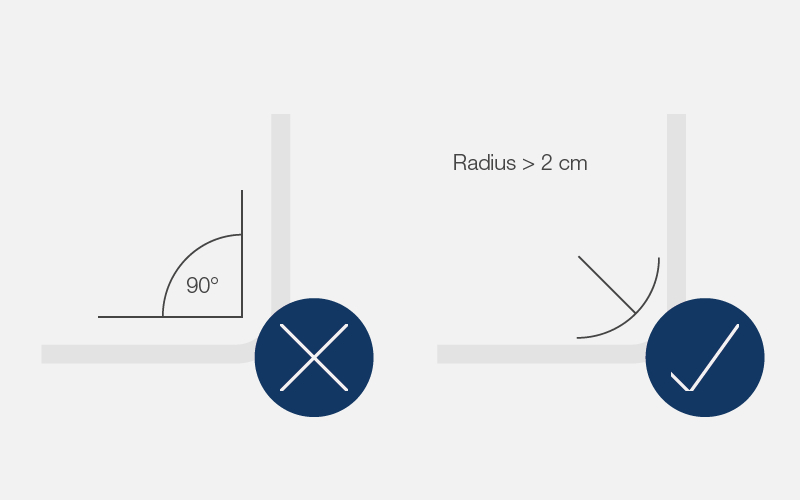

• Biegeradius: Achten Sie darauf, dass das Glasfaserkabel nicht zu stark geknickt wird. Der Biegeradius während der Verlegung sollte mindestens 56 mm betragen, nach der Verlegung mindestens 37 mm.
• Zugkraft: Die maximale Zugkraft auf das Glasfaserkabel sollte kurzfristig 15 kg und langfristig 5 kg nicht überschreiten.
• Verlegung: Verlegen Sie das Kabel bis zum Hauseintrittspunkt, ohne die Überlänge zu kürzen. Verwenden Sie Kabelschellen oder ein Schutzrohr-System zur Befestigung.

Sobald Sie sich entschieden haben, an welcher Stelle die Anschlussbox angebracht werden soll, können Sie mit dem Anbau beginnen.

Verwenden Sie die mitgelieferte Bohrschablone, um den idealen Ort und den Lochabstand für Ihre Bohrlöcher zu bestimmen.

1. Drücken Sie leicht auf das Schloss (1) der Anschlussbox.
2. Drehen Sie den Deckel nach links (2). Sie werden ein leichtes Klicken hören.
3. Der Deckel lässt sich nun nach vorne abnehmen.

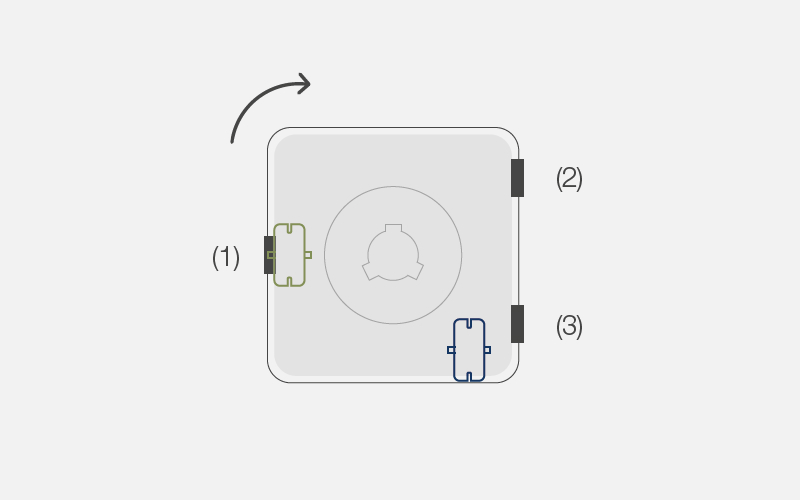

1. Entfernen Sie vorsichtig die transparente Schutzhülle, indem Sie die Nase (1) leicht nach innen drücken und die Schutzhülle nach rechts oben aufklappen.
2. Die Nasen (2) und (3) fungieren als Scharnier.
3. Nachdem Sie die Schutzhülle entfernt haben, können Sie die Glasfaserwanne entnehmen und die Grundplatte anschrauben.
4. Bitte achten Sie darauf, dass der Pfeil der Grundplatte nach oben zeigt.

1. Legen Sie die Glasfaserwanne so ein, dass die Anschlüsse nach unten zeigen. (siehe Abb.)

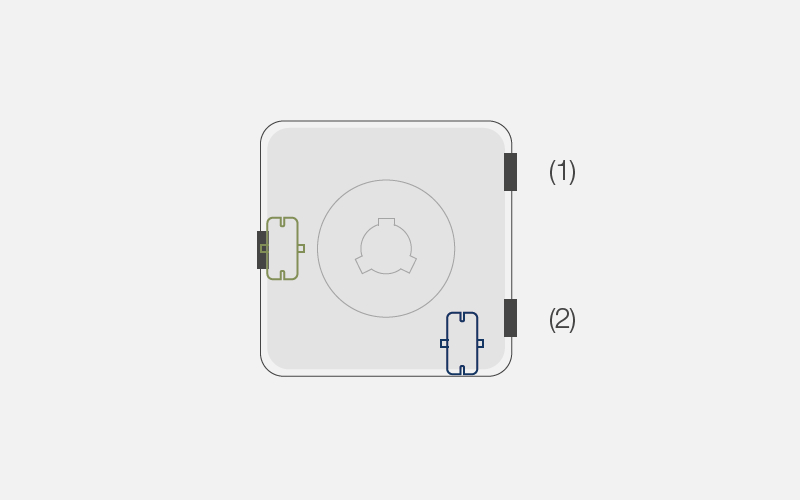

2. Legen Sie die Schutzhülle auf die 2 Nasen (1) / (2) der rechten Seite auf und klappen Sie diese nach unten, bis sie einrastet.

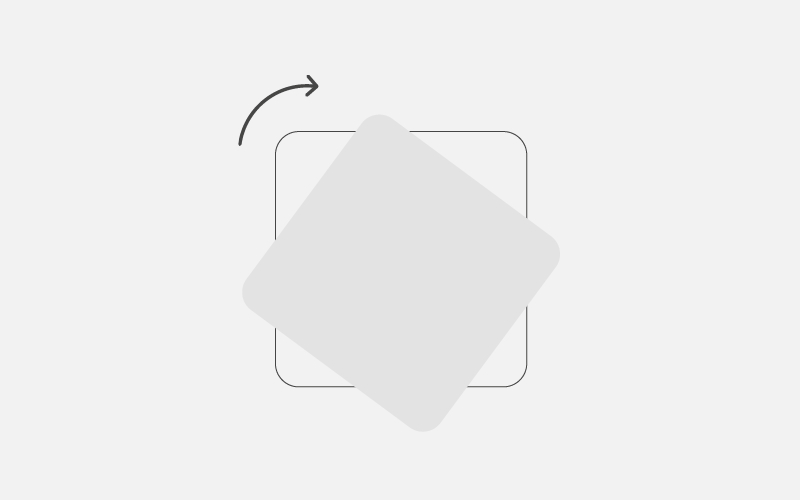

1. Setzen Sie den Blinddeckel schräg an.
2. Drehen Sie ihn nach rechts, bis er einrastet.
